本方法采用測量一個轉盤的轉速間接地測出貨車的速度，因此轉盤要與貨車的轉軸相連，轉盤的轉速與車軸的轉速成一定的關系。將轉盤等分為四等份，在每等份的分界線上安裝一塊磁鋼，如圖1所示。
圖1 測速硬件原理
霍爾開關的VCC端接5~12V直流電源，OUT端接到SPCE061A的IOB3（外部中斷2輸入口），另一端接公共地。每次磁鋼經過霍爾開關下方時，OUT端都會產生一個脈寬的負脈沖。
4.2.2軟件設計
軟件采用C語言程序，定時采用低頻定時器，用2Hz時基定時，定時周期為1s（定時時長0.5s），同時要用外部中斷2對OUT脈計數。使用一個標志顯示計時長度（第幾個0.5s）。當signal為1時，啟動外部中斷計數；當signal為3時，關閉外部中斷，同時關閉定時中斷，完成一次計數。
（1）函數流程圖分析
測速度模塊主要由三個子函數組成：測速主函，定時中斷子函數，外部中斷子函數。

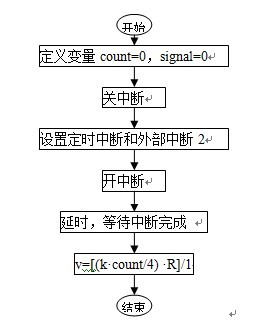

數測速函數是測速模塊的主體，是主函數直接調用的子函數，流程圖如圖2所示。

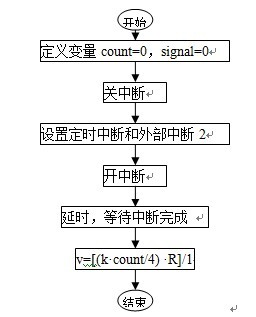

圖2 定時中斷子函數流程圖
為了能夠及時地計下AH44E產生的每個負脈沖，必須采用外部中斷計數。外部中斷子函數流程圖如圖3所示。
圖3 外部中斷子函數流程圖

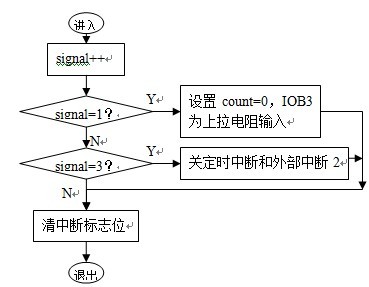

定時子程序是用于給定準確的時間，以便能夠計算出精準的速度，定時使用2Hz低頻時基計時。定時中斷子函數流程圖如圖4所示。
圖4定時中斷子函數流程圖
（2）部分程序代碼
unsigned int signal=0; //計時標志
unsigned int count=0; //計外部脈沖數
double speed(void)
{
unsigned int uiDelay=0xffff;
__asm("INT OFF"); //關閉中斷
*P_INT_Ctrl=C_IRQ3_EXT2 | C_IRQ5_2Hz; //設置中斷IRQ3_EXT1、IRQ5_2Hz
__asm("INT IRQ"); //開中斷
while(uiDelay--)
*P_Watchdog_Clear = C_WDTCLR; //延時等待
uiDelay=0xffff;
while(uiDelay--)
*P_Watchdog_Clear = C_WDTCLR; //延時等待
return (double)count/(signal-1)*2; //計算速度
}
//中斷服務子程序代碼如下：
void IRQ5(void)
{
if(*P_INT_Ctrl&0x0004)
{
signal++;
if(signal==1){ count=0; //signal=1時計數開始
*P_IOB_Dir=0x00; //設IOB3為上拉電阻輸入
*P_IOB_Attrib=0x00;
*P_IOB_Data=0x08;
} else if(signal==3) //signal=3時計數結束
(*P_INT_Ctrl)&=~(C_IRQ3_EXT2 | C_IRQ5_2Hz); //關IRQ3_EXT1、IRQ5_2Hz中斷
*P_INT_Clear=C_IRQ5_2Hz; //清中斷標志位
} else
{ //IRQ5_4Hz
*P_INT_Clear=0x0008; //清中斷標志位
}
}
void IRQ3(void)
{
if(*P_INT_Ctrl&C_IRQ3_EXT1) //外部中斷1
{ //IRQ3_Ext1
*P_INT_Clear=C_IRQ3_EXT1; //清中斷標志位
}
else if(*P_INT_Ctrl&C_IRQ3_EXT2) //外部中斷2
{ //IRQ3_Ext2
count++; //計數加1
*P_INT_Clear=C_IRQ3_EXT2; //清中斷標志位
}
}
