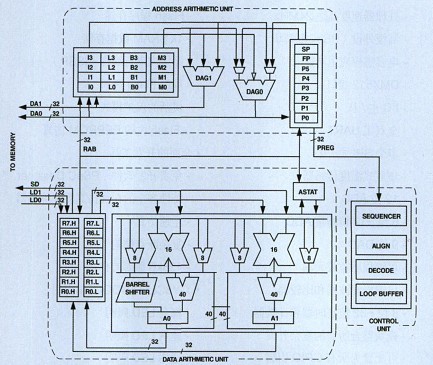

ADSP-BF516/ADSP-BF516F和ADSP-BF518/ADSP-BF518F Blackfin處理器集成了雙MAC信號處理引擎,正交RISC類微處理器指令集以及單程指令多數據(SIMD). Blackfin處理器的頻率高達400MHz,具有兩個16位MAC,兩個40位ALU,4個8位視頻ALU以及40位移位寄存器,主要用在VoIP,工業控制,馬達控制,微微蜂窩,網絡音頻和測試儀表.ADSP-BF516/ADSP-BF516F和ADSP-BF518/ADSP-BF518F 處理器是Blackfin@成員,具有analog device/intel micro single achitecher,微信號架構(msa).

Blackfin處理器有較好的電源管理和性能,他們的設計是低功耗低電壓的技術,并且具有片上動態管理的功能,通過對顯示界面的調節及對一些軟件的打開關閉,從而實現節電,能夠改變工作電壓和工作頻率,從而顯著的降低整體功耗,還有一項其他處理器很難比擬的特性就是能顯著的 提高電池的壽命。
ADSP-BF51X處理器是高度集成的,適合下一代嵌入式網絡連接應用的片上解決方案。通過將工業標準接口與高性能信號處理核相結合,使得其可以快速開發具有成本效益的各類應用而無需昂貴的外部原件。該系統外設包括:具有IEEE-1588支持的(ADSP-BF518/ADSP-BF518F),IEEE兼容的802.3 10/100以太網MAC;一個RSI控制器;一個TWI控制器;兩個SPI端口;兩個串行端口(SPORTs);9個32位同樣定時器(8個具有PWM功能);馬達控制的三相PWM;實時時鐘;一個看門口定時器;以及一個并行外設接口(PPI)。

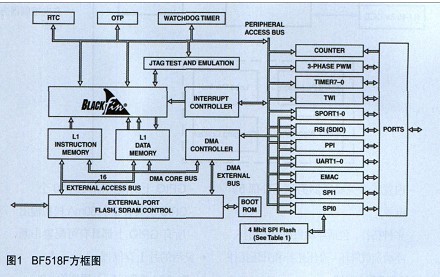

圖2 Blankfin BF518F處理器方框圖
ADSP-BF51X處理器具有豐富的外設,這些外設通過幾個高帶寬總線與內核相互連接,為系統配置提供了靈活性能。該處理器包含了專門的網絡通信模塊和高速串行、并行接口和一個中斷控制器,可以靈活地管理從片上外設或外部來的干擾,還具有電源管理控制功能。以適應不同應用、不同的處理器系統性能和功率特性。
除了通用I/O、旋轉計數器,TWI,三相PWM,實時時鐘和定時器,其它所有的外圍設備均由一個靈活的DMA結構支持,并具有單獨的內存DMA通道,專門用于處理器的各種存儲空間數據傳輸,包括外部SMRAM和異步存儲器。多個片上總線提供了足夠的帶寬,保證處理器內核正常運行,并保證其它的片上外圍設備的工作。
BF518F的應用:
1、VIOP
2、網絡電話
3、工業控制
4、電機控制
5、毫微微小區
6、網絡音頻
7、儀器儀表
該板用于與visualDSP++開發環境相結合,來測試ADSP-BF512/BF512F,ADSP-BF514/BF514F,ADSP-BF516/BF516F和ADSP-BF518/BF518F Blankfin處理器的功能。ADSP-BF518F EZ板是設計用于純實驗室環境中。該板不適合用于消費終端產品。
或者,作為消費終端產品的一部分。改版時一個開放的系統設計,不包括屏蔽外殼,因此可能會造成臨近的其它設備的干擾。此版不應在接近任何醫療設備或RF設備的情況下使用。
