| 簡介
IEEE 1588標準誕生于2002年，主要定義網絡分布式時鐘的同步協議。測試與測量、電信和多媒體流處理等許多不同應用，都開始首選這種時鐘同步方法。這種標準化時鐘同步法成本效益高，支持異構系統，并可提供納秒級同步精度。
本文介紹原版IEEE 1588-2002標準以及更新版本IEEE 1588-2008中的改進內容。由于IEEE 1588在一些目標應用中越來越重要，因此ADSP-BF5181Blackfin®嵌入式處理器中也集成專用硬件來支持IEEE 1588。本文將概要介紹其功能，并通過一個示例來展示利用ADSP-BF518處理器解決方案獲得的時鐘同步性能結果。
現在幾點了？
大多數系統都需要利用本振來維護自己的時間概念。圖1顯示硬件和軟件如何組合，在系統內產生時間信息。

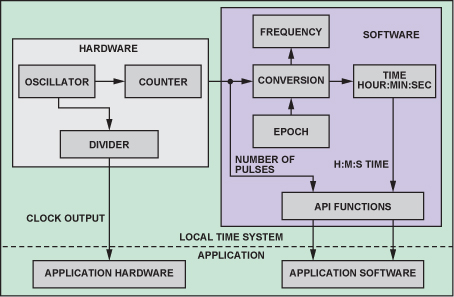

圖1. 本地計時
系統內的硬件和軟件資源均可使用此時間信息。對于硬件，振蕩器時鐘會產生一個或多個物理時鐘信號（時鐘輸出），并可利用這些時鐘信號驅動或觸發系統的其它部分。軟件中維護的時間通常稱為“系統時間”。系統時間可以用時鐘脈沖數或秒/納秒的形式表示。系統軟件利用振蕩器時鐘脈沖數及其頻率信息得出時間，并提供“應用程序編程接口”(API)函數，軟件的其它部分可以使用這些函數檢索并設置時間。如果需要絕對時間，則所提供的時間將與預定義時間點，即基準時間點相關聯。
時鐘同步
許多應用要求兩臺獨立的設備以同步方式工作。如果每臺設備僅依靠自己的振蕩器，則各振蕩器的特性與工作條件差異將會限制時鐘同步工作的能力。一些簡單可行的解決方案可以克服這些限制，包括：
所有設備共用一個物理振蕩器。這種方法僅對距離很近的分布式系統可行；高頻時鐘信號無法實現長距離可靠傳輸。
所有設備均使用特性幾乎完全相同的振蕩器。由于很難獲得幾乎完全一樣的振蕩器，并確保性能不隨時間飄移，因此這種方法不可行。更重要的是，各振蕩器的工作條件并不相同。
如果所有設備均通過一個通信網絡（例如以太網）互連，則這些設備可以通過網絡交換時間消息，根據單個“主”時鐘動態調整各自的時鐘。利用傳統的時間同步協議——“網絡時間協議”(NTP)，系統中的每臺設備根據它從NTP時間服務器獲取的時間信息調整其時鐘。然而，該協議只能實現毫秒級同步精度。
IEEE 1588定義了一個新協議，能夠?qū)崿F(xiàn)納秒級同步精度。下面討論該標準如何實現這種水平的時鐘同步。
IEEE 1588有何作用
IEEE 1588標準定義了一種時間同步協議，適用于地理位置分散但通過某種通信技術（例如以太網）互連的設備。設備之間通過交換時序消息，從而保持相同的絕對系統時間（用秒和納秒表示）。
要實現此目標，一個直觀的方法是將一臺具有“最佳”（最精確）時鐘的設備指定為“主時鐘”設備，讓它向其它設備廣播其時間。其它設備將會調整各自的時間，與主時鐘所發送的時間保持一致。不過，這種解決方案也有幾點不足：
主時鐘設備無法以極短的間隔廣播時間，因此“從”時鐘設備必須使用自己獨立的“低劣”振蕩器，在主時鐘設備的兩次廣播之間插入時間點。這將導致主時鐘更新周期之間的同步精度下降。
廣播路徑難免存在延遲，延遲幅度取決于通信技術，例如物理信號沿導線從一臺設備傳輸至另一臺設備所需的時間。這種延遲會進一步擴大主時鐘與各從時鐘之間的失調。
主時鐘設備與各從時鐘設備之間的廣播路徑存在差異，這會進一步降低各從時鐘設備之間的同步精度。
IEEE 1588要求通過測量路徑延遲，解決第二個和第三個問題。它還要求待調整的從時鐘與主時鐘保持步調一致，從而減輕第一個問題。如果可能，使用更小的廣播間隔和更高質量的振蕩器，可以進一步減輕第一個問題。
IEEE 1588如何測量通信延遲
IEEE 1588-20022 定義了四種消息Sync、Followup、DelayReq和DelayResp，用來測量前向（主時鐘至從時鐘）和后向（從時鐘至主時鐘）路徑的通信延遲。更新版本IEEE 1588-2008,3還提供其它機制，新增三種消息：PdelayReq、PdelayResp和 PdelayRespFollowup來測量“點對點延遲”。
這些消息中，Sync、DelayReq、PdelayReq和PdelayResp是所謂“事件”消息，在離開和到達一臺設備時必須加上“時間戳”（記錄本地時間）。給分組加上時間戳的方法有兩種：
1. 消息由軟件處理時出現軟件時間戳。通常出現在消息的接收/發送“中斷服務程序”(ISR)中，該時間戳為系統時間的當前值。
2. 消息實際到達或離開設備時出現硬件時間戳。該時間戳操作由硬件執行，硬件會維護自己的連續時間信息。
兩種時間戳方法均為IEEE 1588所接受，但硬件時間戳的精度明顯更高，如下文所述。
主時鐘設備到從時鐘設備的延遲
消息Sync和Followup由主時鐘設備發送，從時鐘設備負責接收這些消息，并計算主時鐘設備到從時鐘設備的通信路徑延遲。
圖2中，在時間點Tm1，主時鐘設備軟件讀取當前本地系統時間（Tm1，軟件時間戳），將其插入Sync消息中，并送出該消息。該消息在稍后的時間點Tm1'離開主時鐘設備，該時間點為硬件時間戳。該消息在時間點Ts1'（從時鐘設備本地時間）到達從時鐘硬件，從時鐘設備軟件在稍后的時間點Ts1收到該消息。該軟件將讀取硬件時間戳以獲得Ts1'。如果沒有通信延遲，Ts1'應等于(Tm1' + Tms)，其中Tms為主時鐘與從時鐘之間的時間差。該協議的最終目標是補償此時間差。

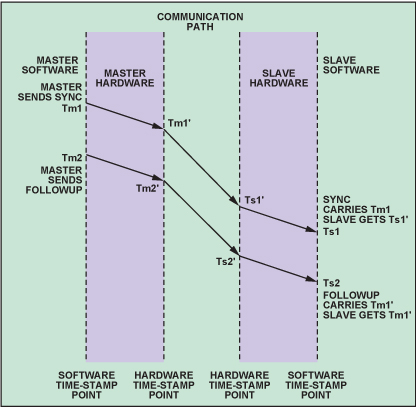

圖2. 測量主時鐘設備與從時鐘設備之間的通信延遲
發送Sync消息之后，主時鐘設備軟件通過時間戳單元讀取Sync消息的離開時間Tm1'，將其插入Followup消息中，然后在時間點Tm2發送該消息。從時鐘設備軟件在時間點Ts2收到此消息。此時，從時鐘設備軟件有兩個時間：Ts1'（Sync到達時間）和Tm1'（Sync離開時間）。主從路徑延遲Tmsd由公式1確定。
 (1)
從時鐘設備到主時鐘設備的延遲
從時鐘設備發送DelayReq消息，主時鐘設備予以響應發送DelayResp消息。利用這些消息，從時鐘設備可以計算從時鐘設備到主時鐘設備的通信路徑延遲。
在時間點Ts3（圖3），從時鐘設備軟件讀取當前本地系統時間（Ts3），將其插入DelayReq消息中，并送出該消息。

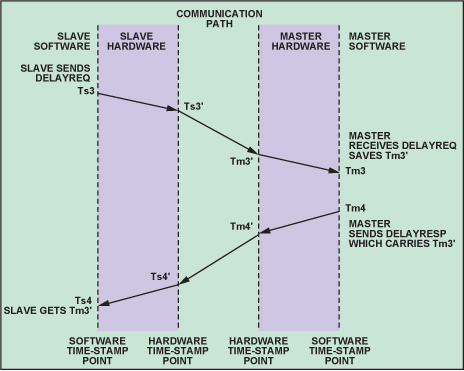

圖3. 測量從主通信延遲
DelayReq消息在稍后的時間點Tm3'到達主時鐘設備，由主時鐘設備軟件在時間點Tm3處理。然后，該軟件讀取時間戳以獲取到達時間Tm3'，將其插入DelayResp消息中，并在時間點Tm4發送至從時鐘設備。當從時鐘設備軟件在時間點Ts4收到DelayResp消息時，它可以提取時間Tm3'，并通過公式2計算從主通信延遲Tsmd。
 ; (2)
公式1和公式2中均有一個未知變量，即主從時間差Tms，因此無法單獨求得Tmsd或Tsmd。但是，如果我們合理地假設通信路徑是對稱的，即
 (3)
——這是IEEE 1588成立的關鍵假設——那么，將公式1與公式2相加可以得出：
 (4)
由于從時鐘設備尋求與主時鐘設備同步，因此所有這些計算均由這些設備執行。從時鐘設備從主時鐘設備的Followup消息獲得Tm1'，從其Rx（接收）時間戳獲得Ts1'，從其Tx（發送）時間戳獲得Ts3'，并通過主時鐘設備的DelayResp消息獲得Tm3'。
如何計算從時鐘與主時鐘的時間差
一旦獲得通信路徑延遲Td，便可利用公式1或公式2輕松計算從時鐘與主時鐘的時間差，如公式5和公式6所示。
 (5)
 (6)
如何調整從時鐘設備的時間
知道與主時鐘的時間差之后，各從時鐘需要調整自己的本地時間，與主時鐘保持一致。該任務包括兩方面。第一，從時鐘設備需要加上時間差以調整絕對時間，使其時間在此刻與主時鐘時間完全一致。第二，從時鐘設備需要調整各自的時鐘頻率，與主時鐘的頻率保持一致。我們不能單靠絕對時間，因?yàn)闀r(shí)間差僅在一定期間內應用，可能是正值，也可能是負值；調整的結果是從時鐘時間向前跳躍或向后倒退。因此，在實際操作中，調整分兩步執行：
1. 如果時間差過大，例如1秒以上，則應用絕對時間調整。
2. 如果時間差較小，則使從時鐘的頻率改變某一百分比。
一般而言，該系統會變成一個控制環路，其中主時鐘時間是參考命令，而從時鐘時間是跟蹤主時鐘時間的輸出，二者之差驅動可調整時鐘�？梢允褂肞ID控制來實現特定跟蹤性能，這是許多IEEE 1588實施方案常用的方法。圖4顯示了這種控制環路。
圖4. IEEE 1588控制環路
點對點延遲
修訂版IEEE 1588-2008引入了新的機制來測量路徑延遲，稱為“點對點”(P2P)延遲。與之相比，上文討論的主從機制則是“端對端”(E2E)延遲。在支持IEEE 1588-2008的網絡中，主時鐘設備可以與從時鐘設備直接相連，或者隔幾個中繼站（級）相連。E2E延遲實際上是主時鐘設備到從時鐘設備的“總”延遲，包括其間的所有中繼站在內。但是，P2P延遲則僅限于兩個直接相連的設備。通信路徑的總延遲等于所有中繼站的P2P延遲之和。從確保路徑對稱性的角度看，P2P機制可提供更高的精度。
如上文所述，IEEE 1588-2008新增了PdelayReq、PdelayResp和PdelayRespFollowup三種消息來測量P2P延遲。這些消息的工作方式與上文所述方式相似，詳情請看參考文獻3。
影響同步性能的因素
精心設計的IEEE 1588設備能夠?qū)崿F(xiàn)高度精確的時鐘同步，但也必須了解直接影響同步性能的主要因素，其中包括：
1. 路徑延遲：如上文所述，IEEE 1588的路徑延遲測量假設通信路徑延遲是對稱的，即前向路徑的傳輸延遲與后向傳輸延遲相同。此外，在延遲測量期間，延遲不應變化。測量期間延遲變化會導致不對稱和延遲抖動，這將直接影響同步精度。雖然無法在IEEE 1588設備的邊界之外控制延遲對稱性和抖動，但如果測量基于硬件時間戳，則可在設備內改善路徑對稱性和抖動。由于中斷延時、環境切換和線程調度，軟件時間戳?xí)䦟?dǎo)致明顯的抖動，而硬件時間戳則不存在這一問題。
2. 時鐘的漂移和抖動特性：主時鐘的頻率和相位代表跟蹤控制系統的輸入，從時鐘則是控制對象。主時鐘的任何時變行為都會擾動該控制系統，導致穩態和瞬態兩種誤差。因此，時鐘的漂移和抖動越低，則同步精度越高。
3. 控制法則：從時鐘調整如何校正從時鐘設備的時間誤差取決于控制方法。控制法則參數包括建立時間、過沖和穩態誤差，都將直接影響時鐘同步性能。
4. 時鐘分辨率：如圖1所示，本地時間的分辨率由時鐘頻率決定；最小時間增量為時鐘信號的一個周期。IEEE 1588-2002支持1 ns的時間分辨率，IEEE 1588-2008則支持2–16 ns的時間分辨率。216 (!) GHz（甚至1 GHz）的時鐘是不現實的。本地時鐘的量化會影響本地時間測量和控制的精度。
5. Sync消息的發送周期：從時鐘的更新頻率最終會影響同步精度。因?yàn)闀r(shí)間誤差是從時鐘頻率誤差的整體累積值，所以發送周期越長，下一個Sync所觀察到的時間誤差一般會越大。
6. 延遲測量的頻率：以預期相鄰采樣點之間延遲沒有明顯變化的間隔時間，定期執行延遲測量。如果IEEE 1588網絡的延遲變化較大，則增加延遲測量頻率可以改善時鐘同步性能。
哪個是主時鐘？
在考慮如何精確確定主時鐘設備與從時鐘設備之間的時間差之后，下一個相關問題是：在成百上千臺互連設備中，如何確定哪一臺設備充當主時鐘。
EEE 1588定義了一種稱為“最佳主時鐘”(BMC)算法的方法，用于選擇主時鐘設備。這種方法要求IEEE 1588網絡的每臺設備均提供一個數據集，描述其本地時鐘的性質、質量、穩定性、唯一識別符和首選設置。當一臺設備加入IEEE 1588網絡時，它會廣播其時鐘的數據集，并接收所有其它設備的數據集。利用所有參與設備的數據集，每臺設備均運行同一BMC算法，以確定主時鐘及其自己的未來狀態（主時鐘或從時鐘）。由于所有設備均采用同樣的數據獨立執行同一算法，因此結論將會相同，設備之間不需要進行任何協商。有關BMC算法的更多詳細信息，請看參考文獻2和3。
ADSP-BF518處理器支持IEEE 1588
ADI公司Blackfin DSP系列最近新增一款產品：ADSP-BF518處理器。像前款產品ADSP-BF537,4一樣，該處理器內置“以太網媒體訪問控制器”(EMAC)模塊。它還具有TSYNC模塊，進一步擴展了支持IEEE 1588標準EMAC功能的能力；還提供其它額外特性，可支持以太網的各種IEEE 1588應用。圖5顯示了TSYNC模塊的框圖。 ADSP-BF51x Blackfin處理器硬件參考提供了更多信息。5

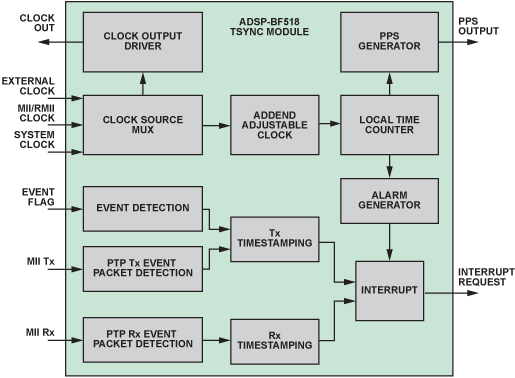

圖5. ADSP-BF518處理器TSYNC模塊的框圖
分組檢測
ADSP-BF518處理器可以檢測IEEE 1588的所有事件消息，包括送入和送出的分組，并為其提供硬件時間戳。因?yàn)槭录r(shí)間戳的精度及其提取位置會影響路徑延遲的對稱性和穩定性要求，所以IEEE 1588系統的精度在很大程度上取決于這二者。ADSP-BF518的TSYNC模塊持續監控MAC控制器與以太網“物理接口收發器”(PHY)之間的硬件接口，即“媒體獨立接口”(MII)，并且只要檢測到事件消息，就會產生硬件時間戳，這一功能可提高ADSP-BF518的同步精度。
事件消息檢測功能是可編程的，基本配置有兩種：支持IEEE 1588-2002（默認狀態）或支持IEEE 1588-2008。此外，這種可編程能力還支持將來版本的IEEE 1588，以及其它要求時間戳的一般協議，包括配置為給進出處理器的每個以太網分組加上時間戳。
靈活的時鐘源
本地時鐘的屬性對于IEEE 1588系統的性能很重要。為了滿足各種不同應用的要求，ADSP-BF518處理器可提供三種本地時鐘源選項：系統時鐘、外部時鐘或以太網時鐘。如果應用具有特定時鐘要求，則可以選擇“外部時鐘”，并提供定制時鐘源。如果主時鐘設備與從時鐘設備“背靠背”連接，由于“以太網時鐘”來自以太網線路，而且兩臺設備采用同一時鐘工作，因此該時鐘選項可以提供良好的精度。一般應用可以選擇處理器的“系統時鐘”作為時鐘源。
所選源時鐘也由TSYNC模塊驅動，通過特定引腳Clockout作為處理器輸出，系統的其它部分可利用該輸出提供本地時間信息。
PPS輸出
“每秒脈沖”(PPS)信號是時間信息的物理表示。它名義上是一個1-Hz信號，在每個1秒轉換時間發出一個脈沖。它可用來控制本地設備，或者在發生網絡故障時提供輔助時間通道。它也可以用于測試。兩臺設備的PPS信號之間的相位差是二者時間偏移的物理量度。
ADSP-BF518處理器提供靈活的PPS輸出。它利用可編程“開始時間”(PPS_ST)和周期(PPS_P)產生一個在時間(PPS_ST + n × PPS_P)發出脈沖的信號，其中n = 1, 2, 3…�；居梅ㄊ菍PS_P設置為1秒，并將PPS_ST設置為用秒數表示的將來任一時刻，從而產生PPS信號。參考基本用法，可以利用這種PPS輸出功能產生具有可編程頻率和開始時間的周期性信號。
輔助快照
一些應用可能需要按照標志信號切換指示，給某一事件加上時間戳。ADSP-BF518的TSYNC模塊通過輔助“快照”功能，使用一個專用引腳來接收外部標志，以便實現這種請求。切換標志將觸發該模塊捕捉時間戳寄存器中的當前本地時間，供軟件訪問。
報警
如果應用需在特定時間執行一項任務，則可以用TSYNC模塊的“報警”功能。這項功能可以設置本地絕對時間，到達該時間時，就會觸發處理器中斷。然后，軟件便可利用中斷執行任務。
可調時鐘
TSYNC模塊的可調時鐘是一種“基于加數”的時鐘。如圖6所示，它獲得一個固定輸入時鐘信號，并輸出該輸入的“盜取脈沖”版本信號：對于每個輸入時鐘，“加數”的值增加到累加器中，并且每次累加器溢出時，進位位就會驅動“本地時間計數器”，從而產生以脈沖計數值表示的本地時間。更改加數可以調整本地時鐘的頻率，因?yàn)榧訑?shù)決定累加器溢出的頻率，從而決定本地時間計數器遞增的頻率。如果輸入時鐘的頻率為Fin，且加數的值為A，則本地時鐘頻率為：
 (7)

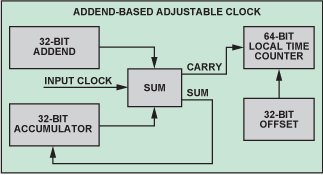

圖6. 基于加數的可調時鐘
采用ADSP-BF518處理器的IEEE 1588實施方案
ADSP-BF518處理器上構建了一個完整的IEEE 1588-2008兼容系統，如圖7所示。

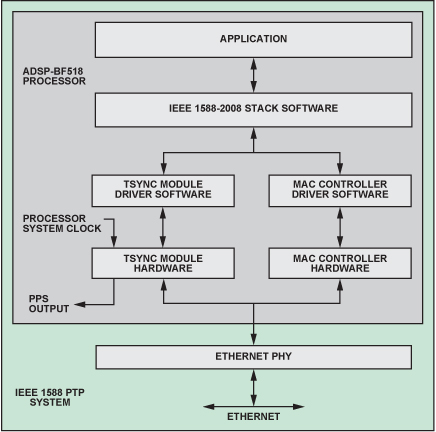

圖7. 采用ADSP-BF518的IEEE 1588實施方案
處理器的TSYNC模塊檢測送入和送出的IEEE 1588消息，并通過硬件給事件消息加上時間戳。由IXXAT (IXXAT Automation GmbH)提供的IEEE 1588協議棧軟件可實現標準所要求的消息交換協議。它利用TSYNC驅動程序讀取、寫入并調整TSYNC時鐘，并使用MAC控制器驅動程序在以太網MAC層（開放系統互連模型的第二層）發送和接收消息。它還可實現P2P延遲測量的控制法則和過濾。以太網PHY選擇具有低抖動延遲特性的National Semiconductor DP838486 。為簡明起見，TSYNC模塊時鐘源選擇處理器的系統時鐘(80 MHz)。

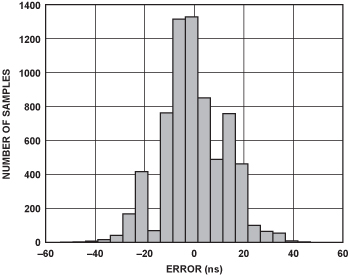

圖8. ADSP-BF518上IEEE 1588系統的從時鐘誤差直方圖
圖8是兩個完全相同的ADSP-BF518 IEEE 1588系統之間的測量誤差直方圖，由此可看出該器件的時鐘同步性能。在約1700秒的時間內共進行了6938次測量。最終平均誤差為0.015 ns，標準差為12.96 ns。該測試所用的Sync消息間隔為0.25秒。
結論
IEEE 1588標準提供了一種高精度、低成本的分布式時鐘同步方法。雖然IEEE 1588并未明文要求硬件支持，但硬件輔助消息檢測和時間戳對于實現極高同步精度至關重要。ADSP-BF518為IEEE 1588-2002和IEEE 1588-2008提供硬件支持，包括各種應用的支持功能。利用ADSP-BF518處理器和IXXAT IEEE 1588-2008協議軟件實施IEEE 1588技術，已證明可以實現高精度時鐘同步�！ � |
